مقدمه

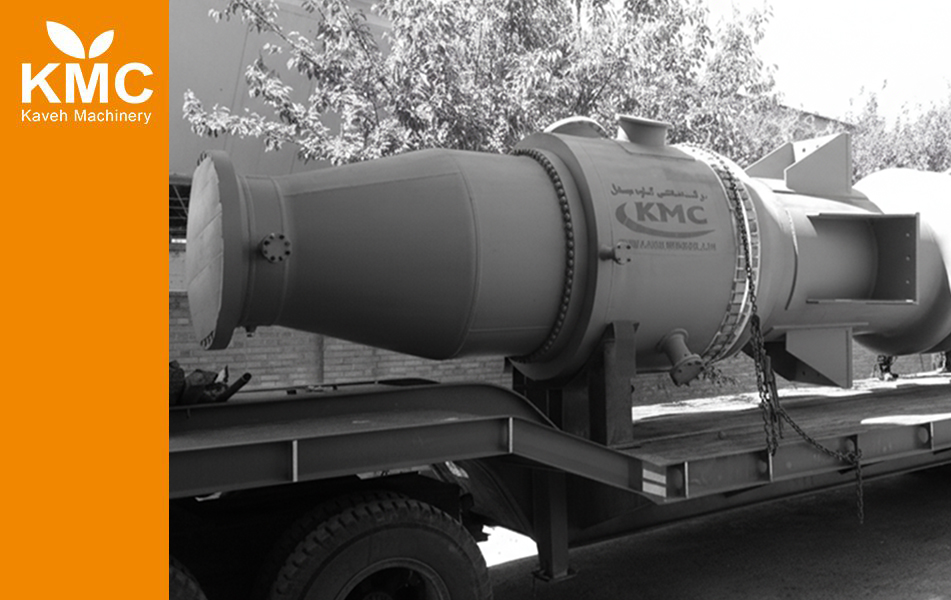

پروژه میدان نفتی سروک آذر یکی از مهم‌ترین طرح‌های توسعه صنعت نفت ایران است که در استان ایلام اجرا می‌شود. در این پروژه عظیم، استفاده از تجهیزات صنعتی پیشرفته برای فرآیندهای انتقال حرارت اهمیت ویژه‌ای دارد. مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger) یکی از این تجهیزات کلیدی است که وظیفه آن، تبادل حرارت بین دو سیال بدون تماس مستقیم است. ساخت و نصب این تجهیز نیازمند مهارت‌های تخصصی، دانش طراحی و اجرای دقیق مطابق استانداردهای بین‌المللی میباشد.
اهمیت استفاده از مبدل حرارتی Shell & Tube در صنعت نفت
در واحدهای فرآیندی پروژه‌های نفت و گاز، کنترل دما و انتقال حرارت برای بهره‌وری و ایمنی بسیار حیاتی است. مبدل‌های حرارتی پوسته و لوله به دلیل ویژگی‌هایی مانند:
- قابلیت تحمل فشار و دمای بالا
- طول عمر زیاد و مقاومت در برابر خوردگی
- سهولت تعمیر و نگهداری
- امکان طراحی سفارشی بر اساس نیاز پروژه
انتخاب اول مهندسین صنعت نفت هستند.
مراحل ساخت مبدل حرارتی Shell & Tube
ساخت یک مبدل حرارتی کار پیچیده‌ای است که شامل مراحل زیر می‌شود:
- طراحی مهندسی و انتخاب متریال ابتدا مهندسین مکانیک و فرآیند با توجه به مشخصات پروژه، ظرفیت حرارتی، فشار کاری و نوع سیال، طراحی دقیق و انتخاب مواد مناسب را انجام می‌دهند.
- برش و آماده‌سازی لوله‌ها و پوسته لوله‌ها معمولاً از فولاد ضدزنگ، فولاد کربنی یا آلیاژهای خاص ساخته می‌شوند. برش دقیق لوله‌ها و آماده‌سازی ورق‌های پوسته با دستگاه‌های CNC انجام می‌شود.
- مونتاژ لوله‌ها و صفحات نگهدارنده (Tube Sheet) لوله‌ها به صفحات نگهدارنده جوشکاری یا بوش‌گذاری می‌شوند و درون پوسته قرار می‌گیرند.
- جوشکاری بدنه و اتصالات جوشکاری طبق استانداردهای ASME انجام شده و تست‌های NDT برای اطمینان از کیفیت جوش الزامی است.
- تست هیدرواستاتیک و کنترل کیفیتتجهیز پس از ساخت با فشار مشخص تست می‌شود تا اطمینان حاصل شود که هیچ نشتی یا ضعف مکانیکی ندارد.
مراحل نصب مبدل حرارتی در میدان نفتی سروک آذر
پس از تکمیل ساخت، مبدل حرارتی به سایت پروژه منتقل و مراحل نصب آغاز می‌شود:
- آماده‌سازی فونداسیون و اسکید نصب
- جابجایی تخصصی با جرثقیل و ابزارهای لیفتینگ
- اتصال به خطوط لوله و سیستم‌های جانبی
- انجام تست‌های عملیاتی پیش از بهره‌برداری
در ساخت و نصب Heat Exchanger Shell & Tube پروژه میدان نفتی سروک آذر ، تمامی این مراحل تحت نظارت تیم‌های ایمنی و کنترل کیفیت انجام شده تا تجهیز در شرایط واقعی عملیاتی عملکرد مطلوبی داشته باشد.
استانداردها و الزامات ایمنی
در ساخت و نصب مبدل حرارتی Shell & Tube، رعایت استانداردهای بین‌المللی مانند ASME Section VIII، TEMA و دستورالعمل‌های HSE ضروری است. این استانداردها تضمین می‌کنند که تجهیز در برابر فشار، دما و شرایط محیطی خاص میدان‌های نفتی مقاومت لازم را دارد.
نتیجه‌گیری
پروژه ساخت و نصب Heat Exchanger Shell & Tube در میدان نفتی سروک آذر، نمونه‌ای موفق از همکاری بین مهندسان، طراحان و تیم‌های عملیاتی است. این پروژه با رعایت استانداردهای فنی و ایمنی، نه تنها عملکرد پایدار و بهینه را تضمین می‌کند، بلکه نقش مهمی در افزایش بهره‌وری و طول عمر تجهیزات صنعت نفت دارد.
