معرفی پروژه
پروژه ساخت و نصب Gas Filter در مجتمع گاز بید بلند خلیج فارس، پکیج A+، یکی از پروژه‌های راهبردی صنعت گاز ایران است که با هدف فیلتراسیون دقیق گاز طبیعی و حذف ذرات مضر پیش از ورود به واحدهای حساس فرآیندی طراحی و اجرا شده است. این گاز فیلترها نقش حیاتی در محافظت از تجهیزات گران‌قیمت، کاهش توقفات اضطراری و بهبود راندمان کلی تأسیسات دارند.
اهداف پروژه
- تضمین کیفیت گاز خروجی با حذف ذرات جامد و قطرات مایع.
- کاهش استهلاک و سایش تجهیزات پایین‌دست مانند کمپرسورها، مبدل‌ها و توربین‌ها.
- ارتقای راندمان عملیاتی پکیج A+.
- رعایت استانداردهای سختگیرانه زیست‌محیطی و ایمنی.
- آماده‌سازی سیستم برای تحمل شرایط دمای بالا و فشار کاری در پالایشگاه.
مراحل ساخت
۱. طراحی مهندسی (Engineering Design)
طراحی بر اساس داده‌های عملیاتی سایت، الزامات مکانیکی و استانداردهای معتبر بین‌المللی انجام شد. نرم‌افزارهای شبیه‌سازی برای تعیین اندازه بهینه فیلتر، فشار افت، و راندمان فیلتراسیون استفاده شد.
۲. انتخاب مواد اولیه (Material Selection)
بدنه فیلتر از فولاد آلیاژی مقاوم به خوردگی و فشار بالا ساخته شده است. المنت‌های داخلی از مواد میکرونی با قابلیت حذف ذرات زیر ۵ میکرون انتخاب شدند تا بهترین کارایی را در پالایش گاز فراهم کنند.
۳. ساخت (Fabrication)
- برش و شکل‌دهی فولاد با استفاده از ماشین‌آلات CNC.
- جوشکاری با روش‌های تاییدشده طبق ASME Section IX.
- تست‌های غیرمخرب (NDT) شامل رادیوگرافی، التراسونیک و تست مایع نافذ.
۴. مونتاژ و تست فشار
پس از نصب المنت‌ها و تجهیزات جانبی، تست هیدرواستاتیک با فشار بالاتر از شرایط واقعی کار انجام شد تا از عدم نشتی و استحکام بدنه اطمینان حاصل شود.
مشخصات فنی
- فشار کاری: 70 بار
- دمای کاری: تا 120°C
- راندمان حذف ذرات: بیش از 99%
- شکل المنت: کارتریجی میکرونی
- جنس فلنج‌ها: فولاد ASTM A105 با پوشش ضد خوردگی

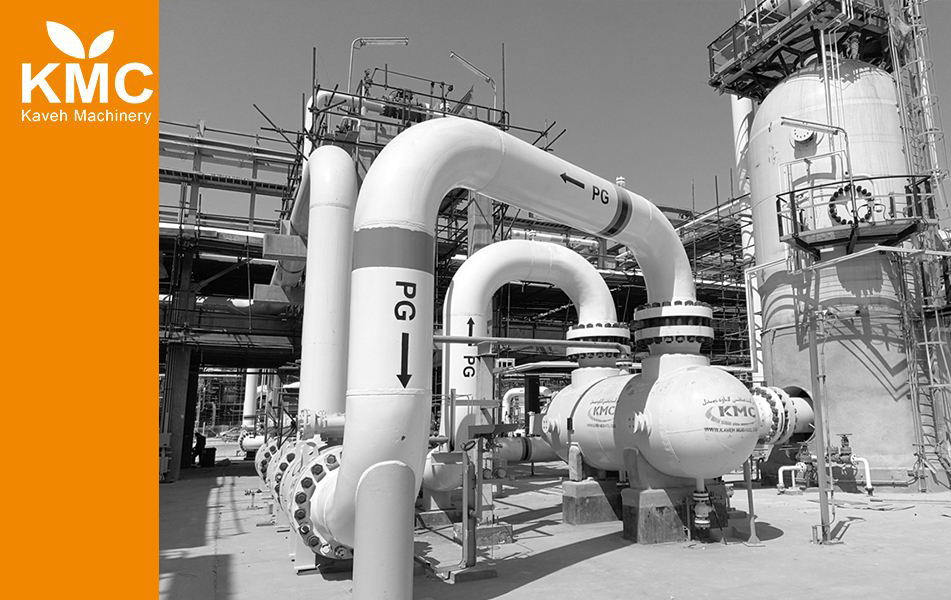

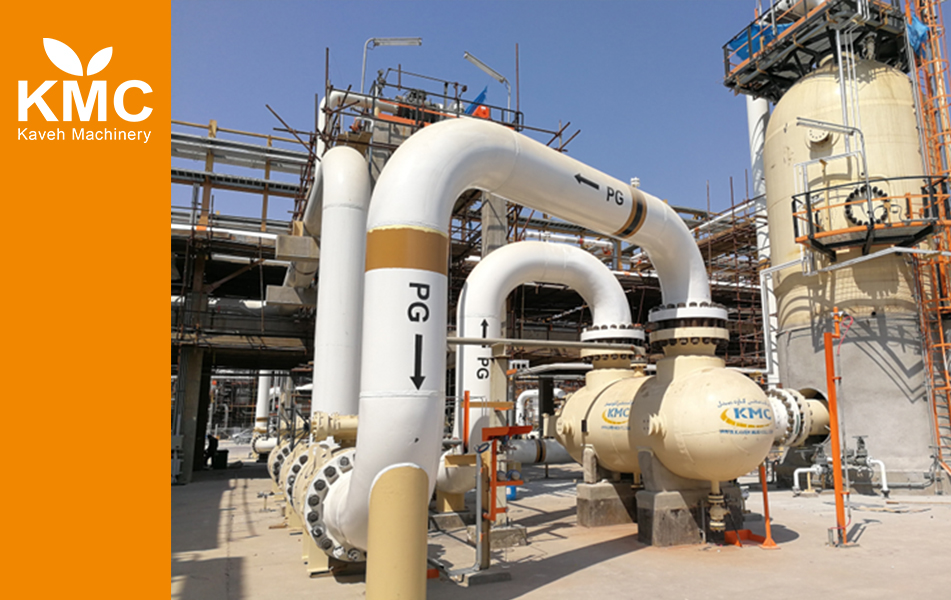

نصب در سایت

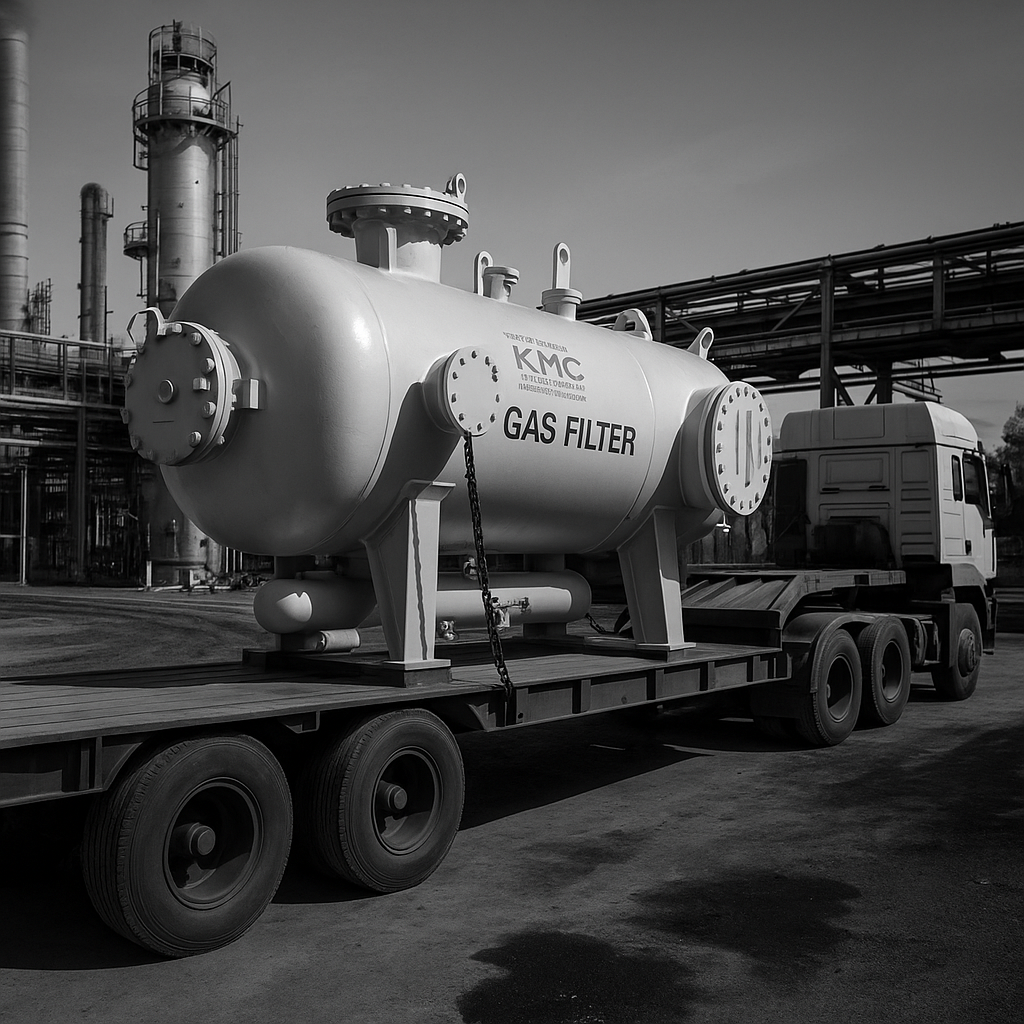

- حمل فیلتر با تریلرهای مناسب و استفاده از جرثقیل 100 تنی برای نصب.
- اتصال به خطوط لوله ورودی و خروجی با فلنج‌های فشار قوی.
- نصب سیستم تخلیه رسوبات و شیر اطمینان (Relief Valve).
- اجرای تست عملکرد و تحویل نهایی به واحد بهره‌برداری.
مزایای اجرایی
- محافظت از تجهیزات: جلوگیری از آسیب‌های ناشی از ذرات.
- افزایش طول عمر سیستم‌ها: کاهش توقفات اضطراری.
- هزینه‌های نگهداری کمتر: کاهش نیاز به تعویض زودهنگام قطعات.
- راندمان پایدار: عملکرد مداوم بدون افت کیفیت.
چالش‌ها و راهکارها
- محدودیت ابعادی فضای نصب: با طراحی ماژولار برطرف شد.
- شرایط آب‌و‌هوایی مرطوب: استفاده از پوشش‌های ضد خوردگی ویژه.
- حمل تجهیزات سنگین: برنامه‌ریزی دقیق لجستیکی و استفاده از ابزارآلات ایمن.
نتیجه‌گیری
پروژه ساخت و نصب Gas Filter در بید بلند خلیج فارس پکیج A+، نمونه‌ای موفق از ترکیب دانش فنی داخلی با استانداردهای جهانی است که موجب افزایش عمر تجهیزات، بهبود کیفیت تولید، و کاهش اثرات زیست‌محیطی شده است. این پروژه نه تنها ارزش اقتصادی بالایی دارد بلکه نشان‌دهنده توانمندی مهندسی کشور در اجرای پروژه‌های پیچیده پالایشگاهی است.
