معرفی Crude Oil Desalination Package

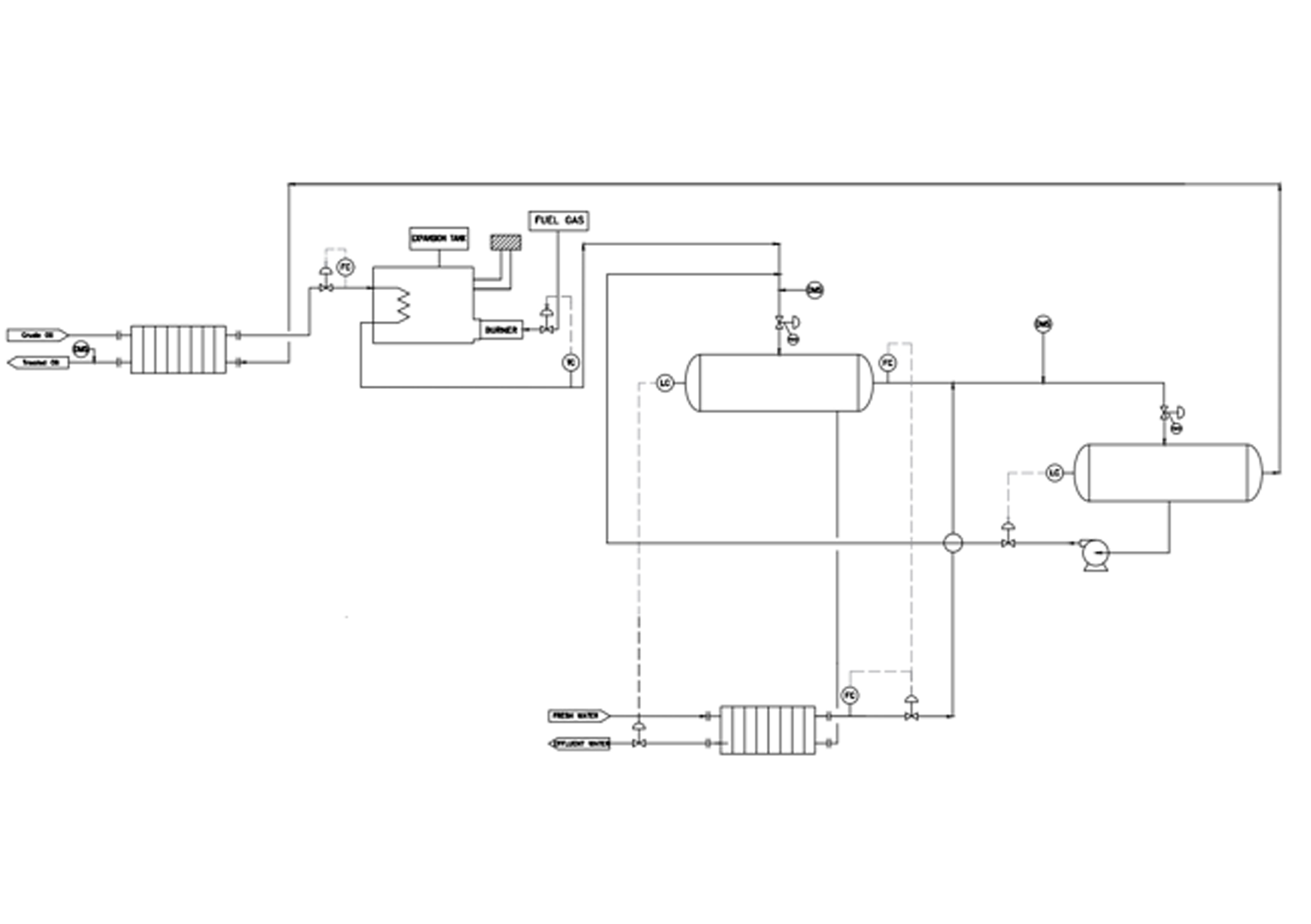

شرح فرآیند نمکزدایی (Process Overview)
۱. پیشگرمایش و تنظیم دما (Preheating & Temperature Control):
نفت خام ورودی ابتدا از یک مبدل حرارتی عبور کرده ودر آنجا با نفت خروجی تبادل گرمایی میکند و سپس وارد کوره (Indirect Heater) میشود. دمای خروجی کوره توسط یک کنترلکننده دما (TC) تنظیم میشود تا ویسکوزیته سیال برای جداسازی آب و نفت به حالت بهینه برسد.
۲. تزریق آب شستشو و اختلاط (Wash Water Injection & Mixing):
آب شستشو پس از تبادل حرارتی با آب خروجی از دیسالتر اول به کمک پمپها با دبی مشخص به خط نفت خام تزریق میشود. سیال از یک شیر اختلاط با افت فشار معین عبور میکند تا امولسیون همگنی از آب در نفت تشکیل شود و نمکهای محلول در نفت به قطرات آب منتقل شوند.
۳. مرحله اول نمکزدایی (First Stage Desalting):
امولسیون وارد مخزن اول دیسالتر میشود. در اینجا، با اعمال میدانهای الکترواستاتیک پیشرفته (تکنولوژی متناوب/مستقیم یا AC/DC)، قطرات آب باردار شده و به سرعت به یکدیگر میپیوندند (Coalescence). سطح آب در پایین مخزن توسط کنترلکننده سطح (LC) پایش شده و پساب شور تخلیه میگردد.
۴. مرحله دوم و تصفیه نهایی (Second Stage Polishing):
نفت خروجی از مرحله اول که بخش عمده آب و نمک خود را از دست داده، وارد مخزن دوم میشود. معمولاً در این مرحله از آب شیرینتر (Fresh Water) استفاده میشود. با تکرار فرآیند توزیع سیال و جداسازی الکترواستاتیک با شدت بالا، نمک و آب باقیمانده به مقادیر نزدیک به صفر (Trace amounts) میرسد و نفت خام تصفیهشده با بالاترین کیفیت پس از عبور مبدل به واحدهای پاییندستی ارسال میشود.
ضرورت و مکانیسم نمکزدایی نفت خام (Crude Oil Desalting)
چرا نمکزدایی یک الزام است؟ (مزایا و دلایل)
نفت خام خروجی از چاهها همواره حاوی مقادیر قابلتوجهی آب، نمکهای محلول و ناخالصیهای جامد است. عدم جداسازی این آلایندهها به تشکیل اسید کلریدریک (HCl) در واحدهای پاییندستی منجر میشود که عامل اصلی خوردگی مخرب در تجهیزات است (بر اساس استانداردها و کاتالوگ تجهیزات EDGE). پیادهسازی سیستمهای نمکزدایی پیشرفته KMC مزایای استراتژیک زیر را به همراه دارد:
- حفاظت در برابر خوردگی و فرسایش: کنترل موثر خوردگی در سیستمهای بالاسری برج تقطیر (CDU Overhead)، مبدلها، لولهها و جلوگیری از ساییدگی شیرهای کنترلی و پمپها.
- کاهش رسوبگذاری (Fouling & Coking): جلوگیری از گرفتگی و تشکیل کک در تیوبهای مبدلهای حرارتی و کورهها.
- افزایش ظرفیت پالایش (Throughput): بهینهسازی جریان خوراک و کاهش هزینههای انتقال و تصفیه پساب.
- بازیافت حداکثری: کاهش هدررفت نفت در لجنها (Waste oil slops).
انواع تکنولوژیهای دیسالتر (Desalter Technologies)
بسته به نوع خوراک و الزامات پالایشگاه، پلتفرمهای مختلفی در صنعت استفاده میشود که KMC ارائهدهنده پیشرفتهترین آنهاست:
- سیستمهای جریان متناوب (AC Desalters): تکنولوژی استاندارد صنعتی برای جداسازی و نمکزدایی معمول.
- سیستمهای جریان مستقیم (DC Desalters): مناسب برای کاربردهای خاص و سرعت بخشیدن به حرکت قطرات در میدانهای یکطرفه.
- سیستمهای دوگانهی متناوب/مستقیم (AC/DC Dual Polarity): پیشرفتهترین نسل دیسالترها (مطابق با مکانیسمهای NATCO) که با ایجاد میدانهای ترکیبی، نرخ به هم پیوستن قطرات را به شدت افزایش داده و کمترین میزان آب و نمک باقیمانده را تضمین میکند.
استفاده از شبکههای الکترودی مختلف شامل الکترودهای فولادی افقی و شبکههای کامپوزیتی پیشرفته (Advanced Composites) برای جلوگیری از ایجاد قوس الکتریکی پایدار.
فناوری پیشرفته نمکزدایی AC/DC در تجهیزات نمکزدایی KMC
شرکت KMC با بهرهگیری از فناوریهای نوین در طراحی دیسالترهای صنعتی، راهکاری قطعی برای تصفیه و بهینهسازی نفت خام ارائه میدهد. تجهیزات ما با استفاده از میدانهای الکتریکی ترکیبی (AC/DC) و طراحی منطبق بر استانداردهای بینالمللی و داخلی، فرآیند نمکزدایی را با بالاترین سطح اتکاپذیری به انجام میرسانند.
ویژگیهای پیشرفته مهندسی و عملیاتی:
- الکترودهای کامپوزیتی و کنترل قوس الکتریکی: استفاده از متریال کامپوزیتی پیشرفته در الکترودها، امکان تهنشینی قطرات بسیار ریز آب را فراهم میکند؛ در عین حال، از شکلگیری قوسهای الکتریکی پایدار که معمولاً بر اثر هدایت الکتریکی بالای سیال ایجاد میشوند، به طور موثری جلوگیری مینماید.
- پیکربندی منعطف (ارتقا به عملکرد دو مرحلهای): دیسالترهای ما با طراحی فشرده (نیاز به فضای کمتر) میتوانند عملکرد یک سیستم تکمرحلهای را به سطح بازدهی سیستمهای دو مرحلهای ارتقا دهند. این امر ظرفیت نمکزدایی را دوچندان کرده و هزینههای سرمایهگذاری اولیه را به شدت کاهش میدهد.
- راندمان حداکثری و محافظت از تجهیزات پاییندست: با ایجاد اختلاط کامل و انعقاد الکترواستاتیک قدرتمند، میزان نمک همراه نفت به حداقل ممکن میرسد. این امر موجب انطباق دائمی محصول با مشخصات استاندارد شده و از خوردگی و رسوبگذاری در تجهیزات پاییندستی جلوگیری میکند.
- پایداری در شرایط بحرانی: سیستمهای KMC انعطافپذیری بالایی در پردازش انواع نفت خام دارند و در شرایط نوسانات عملیاتی، توانایی مدیریت حجم بالای آب ورودی را بدون افت کیفیت حفظ میکنند.
مزایای اقتصادی، زیستمحیطی و خدمات KMC:
- کاهش هزینههای عملیاتی : طراحی ساده و بهرهگیری از مواد باکیفیت، نصب و نگهداری را آسان کرده و خاموشیهای ناخواسته، مصرف یوتیلیتیها و نیاز به مواد شیمیایی و آب شستشو را به حداقل میرساند.
- حفظ محیط زیست: جلوگیری از انتقال نفت به فاز آب (Oil Carryover) هزینههای تصفیه پساب را حذف میکند. همچنین کاهش مصرف آب را در پی دارد.
- رویکرد شخصیسازی شده و هوشمند: ما در همکاری نزدیک با تیم بهرهبرداری شما، راهکارهایی سفارشی برای کاهش هزینهها و ارتقای ایمنی ارائه میدهیم. علاوه بر این، با استفاده از ابزارهای پایش از راه دور و دیجیتال KMC، دانش فنی و بهرهوری تیم شما به طور چشمگیری افزایش خواهد یافت.
پکیج جامع خدمات و پشتیبانی KMC برای سیستمهای نمکزدایی
ما درKMC با ارائه سبد خدمات منحصربهفرد خود، کاهش پیچیدگیها، به حداقل رساندن ریسکها، کنترل هزینهها و بهینهسازی حداکثری عملکرد تاسیسات را تضمین میکنیم.
۱. مهندسی، نصب و راهاندازی
- بازرسیهای کامل و ممیزی طراحی
- نصب، پیشراهاندازی، راهاندازی و آموزش تخصصی کارکنان سایت
- ارائه پیشنهادات اصلاحی طراحی جهت ارتقای سیستمهای موجود
- برآوردهای دقیق هزینه برای پروژههای توسعه
۲. گارانتی و خدمات پس از فروش
- تضمین و گارانتی جامع فرآیندی، مکانیکی و عملکردی (Process, Mechanical & Performance Guarantee)
- تامین قطعات یدکی اصلی و مواد مصرفی
- عیبیابی تخصصی (Troubleshooting) و رفع سریع چالشهای عملیاتی
- قراردادهای خدمات بلندمدت (LTSA) و بستههای جامع نگهداری و تعمیرات
۳. پایش، دیجیتالسازی و بهینهسازی (Monitoring & Optimization)
- پشتیبانی و پایش از راه دور و حضور میدانی
- خدمات تامین و تزریق مواد شیمیایی
- یکپارچهسازی فرآیند: ارائه همهی پکیج نمزدایی به صورت یکجا به صورت Skid Mounted
KMC تخصص صنعتی خود را با سبد جامع خدمات ترکیب میکند تا مدلهای متنوعی از خدمات را بر اساس اولویتهای شما ارائه دهد.
سفارش کالا
برای طراحی پکیج نمکزدایی باید اطلاعات زیر توسط خریدار مشخص گردد.
۱. مشخصات خوراک ورودی (Feedstock Characteristics):
- نوع نفت خام / درجه (API Gravity)
- ویسکوزیته دینامیک در دماهای مختلف
- میزان نمک ورودی (PTB)
- درصد آب و رسوبات پایه (W %vol& BS)
۲. شرایط فرآیندی و ظرفیت (Process Conditions):
- ظرفیت فرآورش روزانه
- فشار و دمای در دسترسِ سیستم پیشگرمایش
- مشخصات آب شستشو (شامل سختی، آمونیاک و ذرات معلق)
۳. الزامات خروجی (Guaranteed Performance Targets):
- حداکثر نمک مجاز در نفت خروجی
- حداکثر آب باقیمانده در نفت خروجی
- محدودیتهای مربوط به کیفیت پساب خروجی
سوالات متداول
آیا امکان ارتقای دیسالترهای قدیمی از تکنولوژی AC به AC/DC وجود دارد؟
بله. تیم مهندسی KMC با بررسی دقیق شرایط فرآیندی شما، امکان جایگزینی قطعات داخلی ارتقا به تکنولوژی پیشرفته AC/DC را بدون نیاز به تعویض مخزن اصلی فراهم میکند. این کار راندمان را به شدت افزایش داده و کمترین زمان توقف را به همراه دارد.
چگونه میتوان عملکرد دیسالتر را در برابر تغییرات کیفیت خوراک بهبود بخشید؟
در طول عمر یک پالایشگاه، کیفیت نفت خام ورودی متغیر است. کارشناسان KMC با انجام ممیزیهای دقیق سایت و تحلیل ترمودینامیکی سیال، گلوگاههای سیستم را شناسایی کرده و راهکارهایی نظیر اصلاح شبکههای توزیع سیال یا استفاده از الکترودهای کامپوزیتی را برای حفظ انعطافپذیری عملیاتی پیشنهاد میدهند.
حداقل دبی آب شستشو چقدر باید باشد؟
مصرف آب شستشو به عواملی نظیر چگالی نفت خام، میزان نمک آب سازند، و طراحی سیستم بستگی دارد. به طور کلی، دبی آب شستشو بین 5% تا 15% حجمیِ نفت خام خشک توصیه میشود تا تماس کافی بین قطرات آب شستشو و آب سازند در میدان الکترواستاتیک برقرار شود. تیم KMC با طراحی میکسرها و توزیعکنندههای با راندمان بالا، این میزان مصرف را به حداقل میرساند.
۵. چه سیستمی برای کنترل سطح (Level Control) در دیسالترها پیشنهاد میشود؟
انتخاب ابزار مناسب (رادار، خازنی، جابجایی یا پروفایلر) به نیازهای دقیق پروژه، مشخصات نفت خام، محدودیتهای سایت و بودجه بستگی دارد. تیم اتوماسیون KMC با بررسی تمام این متغیرها، مطمئنترین سیستم پایش سطح مشترک را برای جلوگیری از پدیده Oil Carryover طراحی و تامین میکند.
