اساس عملکرد تمامی Air Cooled Heat Exchanger بر پایه انتقال حرارت جابهجایی بین سیال فرآیندی داخل لولهها و هوای محیط (جریان یافته روی لولهها) استوار است. برای جبران پایین بودن ضریب انتقال حرارت هوا، از لولههای پرهدار (Finned Tubes) جهت افزایش سطح مقطع انتقال حرارت استفاده میشود.
بر اساس آرایش فنها و نحوه جریان هوا، ایرکولرها به دو دسته اصلی تقسیم میشوند :
ایرکولرهای دمشی (Forced Draft Air Coolers)
در این طراحی، فنها در زیر تیوب باندل (Tube Bundle) قرار میگیرند و هوای محیط را با فشار به سمت شبکهی لولهها میدمند.
ب) ایرکولرهای مکشی (Induced Draft Air Coolers)
در این نوع، فنها در بالای تیوب باندل نصب شده و هوا را از میان لولهها به سمت بالا میمکند.
| پارامتر مقایسه | دمشی (Forced Draft) | مکشی (Induced Draft) |
| موقعیت فن | زیر لولهها (در معرض هوای خنک | بالای لولهها (در معرض هوای گرم خروجی) |
| مصرف انرژی | نسبتاً کمتر (به دلیل چگالی بالاتر هوای خنک) | کمی بیشتر |
| خطر Recirculation | بالا | بسیار پایین |
| توزیع هوا روی لولهها | متوسط | بسیار عالی و یکنواخت |
| محافظت از لولهها (آب و هوا) | ضعیف | عالی (به دلیل پوشش سقف توسط پلنیوم) |
| نیازمند پلتفرم و تمهیدات ایمنی بیشتر4.1 | آسان (تجهیزات در ارتفاع پایینتر) | نیازمند پلتفرم و تمهیدات ایمنی بیشتر |
خدمات
تامین قطعات یدکی اورجینال
تعمیرات دورهای و پشتیبانی فنی از راه دور
پایش مداوم
بهینهسازی مصرف انرژی و سرویسهای پیشگیرانه.
سفارش
برای آغاز فرآیند طراحی اختصاصی، تکمیل و ارسال KMC Process Datasheet با اطلاعات زیر الزامی است:
- بار حرارتی مورد نیاز: مقدار دقیق انرژی حرارتی که باید از سیال فرآیندی گرفته شود.
- پروفیل دمایی (Temperature Differences):
- دمای ورود و خروج سیال فرآیندی.
- حداکثر دمای هوای محیط
- خواص فیزیکی و شیمیایی سیال( شامل نوع سیال، ویسکوزیته، دانسیته و میزان خورندگی.)
- فشار عملیاتی و طراحی: از فشارهای پایین تا فشارهای فرآیندی بسیار بالا.
- محدودیتهای سایت: شامل محدودیتهای ابعادی، محدودیتهای صدای تولیدی تجهیز (نیاز به Acoustic Louvers) و شرایط محیطی (نصب در ساحل، بیابان یا مناطق سردسیر).
پس از دریافت اطلاعات بالا، تیم ما با شما همراه میشود: پروپوزال فنی اولیه و شبیهسازی و بهینهسازی ابعاد توسط تیم مهنددسی KMC ارائه میشود.
سوالات متداول
آیا جهتگیری (Orientation) فنها در ایرکولر بر ارتفاع و فضای نصب تاثیر دارد؟
قطعاً. ایرکولرهای ما در دو مدل اصلی عرضه میشوند:
جریان هوای افقی (Horizontal Airflow): رایجترین نوع که برای نصب روی زمین یا سازههای با ارتفاع کم مناسب است.
جریان هوای عمودی (Vertical Airflow): این مدل برای فضاهای بسیار محدود طراحی شده و با اشغال سطح مقطع کمتر، امکان نصب در مکانهای خاص را فراهم میکند.

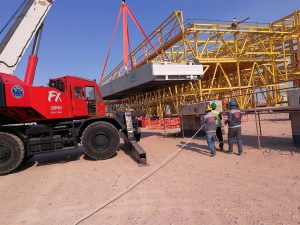

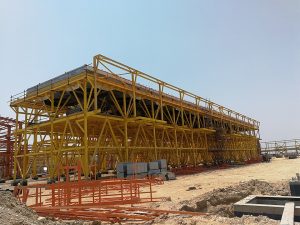

آیا میتوان ایرکولرهای KMC را در ارتفاع یا روی سازههای دیگر (Pipe Rack) نصب کرد؟
بله، طراحی ماژولار و وزن بهینهسازی شدهی ایرکولرهای ما، این تجهیزات را برای نصب در ارتفاع و روی سازههای فلزی (Steel Structures) ایدهآل میسازد. این قابلیت به ویژه در واحدهای فرآیندی که فضای زمینی محدود است، یک مزیت بسیار بزرگ محسوب میشود. ما در KMC، بارهای مرده و زنده (شامل باد و زلزله) را در طراحی سازه به طور کامل لحاظ میکنیم تا از پایداری و ایمنی کامل اطمینان حاصل شود.
